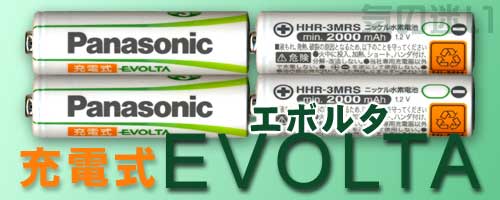

EVOLTA(エボルタ)と言えばPanasonicがオキシライド乾電池に代わる高性能アルカリ乾電池として市場に投入した電池の製品名だと思っていましたが、ここに来て固有の名前(愛称)の無かったHHR-MPSニッケル水素充電池との差別化を計って新世代ニッケル水素充電池にも「EVOLTA」ブランド名を付けてきたようです。

● くり返し使える1200回 　JIS C8707の試験条件に基く目安。(*1) ● フル充電して１年後でもすぐ使える 　１年間放置しても容量約80%を維持、(20℃以下で機器から取り出して保存後) ● つぎ足し充電ＯＫ！ 　ちょっと使ってちょっと充電してもＯＫ。

　従来のHHR-*MPS(通称「緑パナ」)が1000回使用可能でしたので、繰り返し使用回数が約200回アップ！という耐久性が向上した電池のようですね。

　紙のパッケージを開くと中からは２本パックの電池が２つ出てきました。
　これは４本パック品ですが中身の電池は２本パック品と同一工程でパッケージングされていて、極力製造コストを下げるようになっているのでしょう。
　従来から充電器とのセット品でも２本パックが２つ入っていましたね。Panasonicのロゴが全て正面を向いている伝統にも変わりありません。
　電池のデザインは従来品HHR-MPSの緑色を基調としたものからガラっと変わって、白を基調に緑色のラインとなっています。
　三洋ｅｎｅｌｏｏｐが打ち出した白色路線を踏襲しているように見えますが、ここには10月1日に「松下電器」が会社名を「Panasonic」に統一する事との兼ね合いの意味が含まれているように思われます。(白物家電の世発売界戦略とか・・・)

　そこで公式ホームページも「松下電池工業株式会社」から「パナソニック株式会社 エナジー社」に内容とＵＲＬが変わりました。

　しかし、ニッケル水素充電池を表すオレンジ色の帯が無くなったり(裏側にマークだけ)、アルカリ乾電池EVOLTA(エボルタ)と同一名だったりと何か「？」な部分はありますね。ボディには大きく充電式とは書かれていますが・・・
　裏側には注意書きや「Min.2000mAh」の容量表記があります。
　マイナス側のマークの横の緑色の輪は電池の番号等を書き込むスペースです。HHR-MPSにもありましたので踏襲しているのでしょうが、これだけ白い余白が沢山になった今ではわざわざ囲いを作る意味があるのかは謎です。

　赤パナや金パナ・緑パナなど、Panasonicの電池は愛称では色で区別される事が多いのでこの充電式EVOLTAはあえて色で呼ぶなら「白パナ」ですか？

　さて、最近のニッケル水素充電池と言うとサイズ問題が気になる方も多いのではないでしようか。
　「肩が高くて機器によっては使えない」という問題を起こした三洋ｅｎｅｌｏｏｐで苦渋を舐めた方も多いと思います。
　そしてアルカリ電池EVOLTA(エボルタ)でも同様の問題が発生しました。

　エボルタの名前を冠しているのでニッケル水素充電池の充電式EVOLTAもサイズ問題を抱えていないかを調べてみました。
　左から

　太さ、長さにほとんど違いはありません。

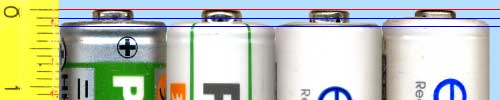

　肩の高さに関しては問題を起こした三洋ｅｎｅｌｏｏｐ(旧)のような事は無く、HHR-3MPSと同等または見た目でほんのわずか肩が低いくらいです。(MPSとの差はフィルムの巻き込む部分の曲がり具合による差異なので個体によって多少の違いはあるでしょう)
　サイズによる問題が起きる事は無さそうです。

　充電式EVOLTAの放電特製テストを行います。

　今回テストしたのは2008/9/27に購入した製造記号「0809」のHR-3MRSです。2008年9月製造と購入までほとんど時間が経っていません。

● 500mA 定電流放電
※ 実験は2008年9月末。室温２２℃(22.0〜22.5℃)の環境で行っています。
※ 放電器Type-Gを500mA定電流モードで使用しています。
※ 10秒毎に記録したデータを１分毎に平均化した後にグラフを描いています。
※ 測定精度は3V/8bitです。グラフの縦軸は1〜1.5Vレンジですので多少カクカクして見えます。

● 購入初回・充電せずに放電

　「買ってすぐつかえるか？」についてのテストです。

　充電式EVOLTAの宣伝では特に「買ってすぐ使える」とは書かれていません。
　パッケージには「初回使用時には電池の能力を十分に引き出す為、充電してからご使用ください。」と書かれています。(Panasonicの場合従来型から全てに書かれています)
　自己放電を抑えた新電池の系列ですが購入した時には電気が入っていないのでしょうか？

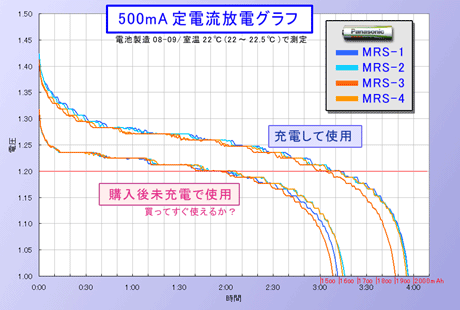

　実際に放電した結果ではグラフの通り、約1600mAh程度使用できました。

　Panasonicの旧来の電池の経験からも、ほぼ80〜90％程度の充電状態で出荷されているようで、充電式EVOLTAもほぼ同じ程度の初回利用が可能でした。
　しかしグラフで見て一目瞭然。満充電して使用した時よりは電圧も容量も少なく、やはり「初回使用時には充電」したほうがより良い状態で使えそうですね。

　今回テストした個体は2008/09製造ですから、製造して充電した後まだ一ヶ月以内という出来立てホヤホヤの電池です。
　工場で充電してから出荷はされていますが実際にどれだけの容量を充電されているのかわかりませんからこのグラフでは自己放電の度合いは測定や想像はできません。
　自己放電のようすのテストはまた別途行います。

● 満充電して放電

　Panasonicの充電器BQ-390で満充電し、それから６時間放置してからの放電です。
　BQ-390は充電式EVOLTAの対応充電器一覧に載っていますのでメーカー純正充電器として使用します。
　６時間放置するのは朝充電して持って出かけて、出先でお昼頃に使用するような形態を想定しています。

　未充電で初回放電したときにちょっとバラつきがあったので「購入までの放置期間で少し差が開いている？」と想像していましたが、一度充電した後でも電池３の電圧が少し低いようです。容量もわずかに少ないですね。
　他の３本は初回充電で容量1970mAhまで入っていますのでほぼmin.2000mAhの性能という感じです。この後2〜3回充放電してみて本来の性能を測定しましょう。

　電池のバラつきについては「居酒屋ガレージさんの日記」のほうでも充電式エボルタとサイクルエナジー#2の中で確認されています。

● 放電カーブ(特性)について

　以前のHHR-MPSもそうでしたが、なんとなく放電カーブが「ゆるやか」だなと思いましたので三洋ｅｎｅｌｏｏｐ−Ｒと比較してみましょう。
　充電式EVOLTAはまだ充電一回目で十分に活性化していないのでしようか？
　電圧も少し低い目、そして放電カーブはかなりゆるやかに下がって行くタイプに見えます。

　充電式EVOLTAとｅｎｅｌｏｏｐ−Ｒは違う充電器で充電していますのでそのあたりにも違いの原因があるのか？
　数回の充放電の後のテストでは同一充電器で充電した場合のデータも調べたいですね。

　もし数回充放電を繰り返してみてもこのグラフ通りだとしたら、繰り返し回数を1200回に増やしたところに何か電圧低下の原因があるのかもしれませんね。まだ現時点ではあくまで想像の範囲で、ですが。
　まさか、機器のバッテリー残量表示をより正確に表示させる為にアルカリ電池と似た下降曲線に近づけたとか・・・(考えすぎでしょう)

● 充電６回目

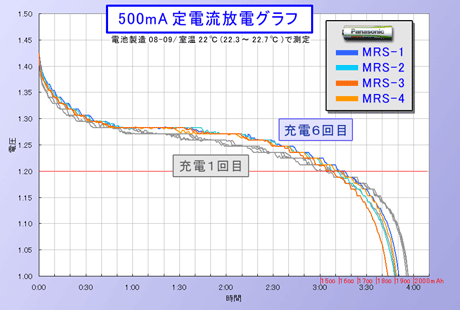

　充電・放電を６回繰り返した時点のグラフです。

　やはり最初の一回目は少し休眠していたのでしょうか。充放電を繰り返した後には全体的に電圧が高くなっています。
　実際は2〜3回目あたりでほぼこのグラフと同じ程度まで上がっていましたが、どの程度が完全回復か調べる為に６回目までテストを続けましたが、このあたりではほぼ同じデータしか取れなくなった為に性能は安定したものと判断して掲載します。

　放電容量は約1900mAh(500mA放電時)で安定しましたが、min.2000mAhという表記よりは少し少ないのが気になります。１回目と比べると電圧が高くなったぶん電池に蓄えられている総エネルギー量(Ｗ数)では変わりが無いので放電時間が少し短くなったような、そんな気もするのですが3〜6回目ではほぼ1900mAhで安定しているので500mAで使用する場合はこの測定結果で間違いは無いと思います。

　電池３が相変わらずわずかに弱いですね。

　今日(10/24)は10日保管後のグラフを掲載します。

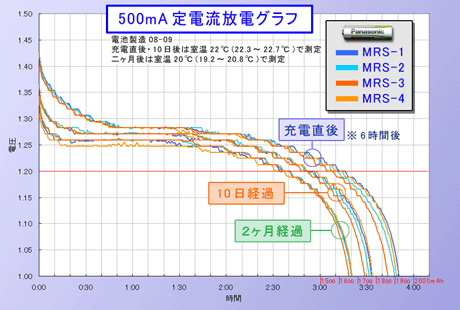

● 10日放置後のデータ
　10月の中旬、室温はほぼ20℃〜25℃での保管で10日放置しました。
　10日放置後500mAで放電した場合、初期の電圧の低下具合が少し気になる程大きいですね。10日程度で不活性化が進んでいるのでしょうか。これは一ヶ月後のデータと見比べて確認しなければなりませんね。
　１時間半までほぼ一直線で1.27Vを維持しています。中盤から徐々に電圧が下がりはじめて最終的には1770mAh前後の容量が残っていました。充電直後の容量1900mAhを100%とすると10日で約93%になっています。

　これは充電直後は充電の影響で一時的に電圧や容量が大きくなっていて、しばらく(数日程度)置いてなじんだ時点がこの電池の正常なパフォーマンスなのか、それともこの比率で自己放電や不活性化のような性能低下を続けてゆくのか・・・
　また一ヶ月放置試験の後に様子を見てみましよう。

　まだ購入してすぐの段階ですので、この電池の真の性能などはこれからのテストと実使用での結果で判断したいと思います。
　テストが進みましたら本ページは徐々に更新します。
